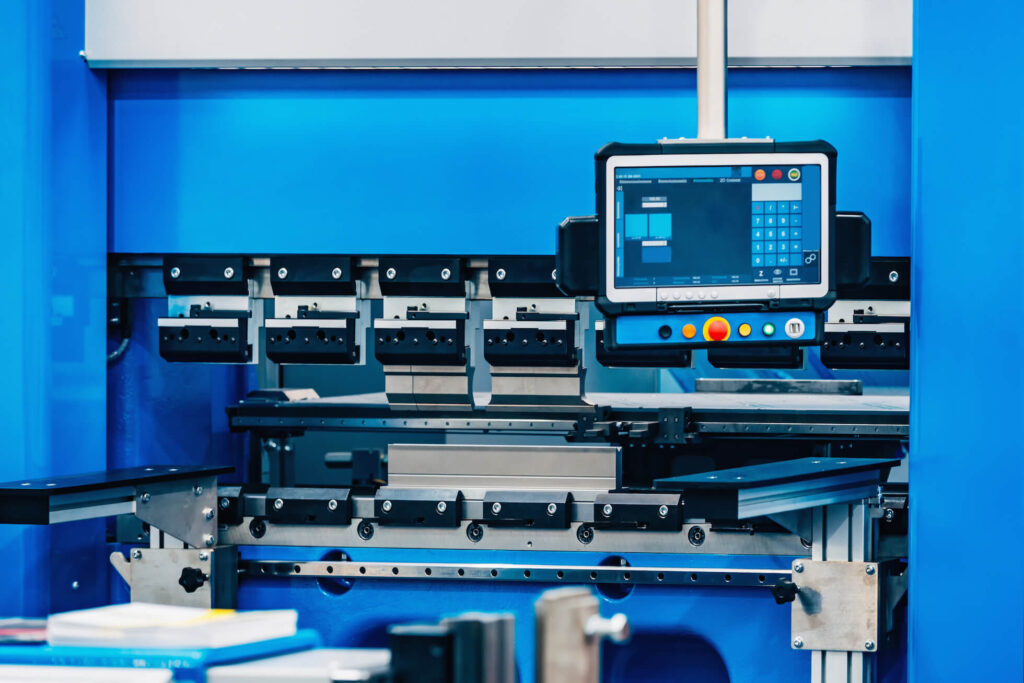

Prasa krawędziowa CNC – Zaawansowana technika gięcia

Prasa krawędziowa CNC to zaawansowane technicznie urządzenie do obróbki blachy, wyposażone w system sterowania CNC (Computer Numerical Control). CNC oznacza, że prasa jest sterowana za pomocą komputera i specjalnego oprogramowania, co umożliwia precyzyjne i zautomatyzowane wykonanie różnych operacji na metalowych arkuszach.

Budowa prasy krawędziowej CNC

Prasa krawędziowa CNC jest zaawansowanym technicznie urządzeniem, składającym się z kilku kluczowych elementów. Oto podstawowa budowa prasy krawędziowej CNC:

• Stół roboczy – Jest to płaska powierzchnia, na której umieszcza się arkusz metalu do obróbki. Stół roboczy musi być wytrzymały, aby utrzymać ciężar blachy i wytrzymać nacisk generowany podczas procesu gięcia.
• Popychacz (suwak) – To ruchoma część prasy, która wykonuje ruch w górę i w dół. Popychacz jest odpowiedzialny za wywieranie nacisku na arkusz metalu, który znajduje się między matrycami, powodując jego wyginanie. Ruch popychacza jest kontrolowany za pomocą systemu sterowania CNC.
• Matryce – Prasa krawędziowa CNC wyposażona jest w dwie matryce. Dolna matryca jest zamocowana na stałe na stoliku, natomiast górna matryca jest ruchoma i jest umieszczona na popychaczu. Matryce mają odpowiednio wyprofilowaną powierzchnię, która nadaje blachom pożądany kształt podczas gięcia. Zobacz więcej o narzędziach do prasy krawędziowej.
• Układ napędowy – Prasa jest zasilana za pomocą różnych układów napędowych, w zależności od typu prasy. W prasach krawędziowych CNC najczęściej stosuje się układ elektrohydrauliczny lub elektryczny. Układ napędowy przekazuje ruch popychacza zgodnie z instrukcjami z systemu sterowania CNC.
• System sterowania CNC – To serce prasy krawędziowej CNC. Składa się z komputera oraz specjalnego oprogramowania, które pozwala na precyzyjne programowanie parametrów gięcia. Operator wprowadza odpowiednie dane, takie jak kąty gięcia, długość gięcia, siła nacisku itp., a system sterowania CNC kontroluje ruchy popychacza i innych elementów maszyny.
• Układ bezpieczeństwa – Prasy krawędziowe CNC są wyposażone w różne zabezpieczenia i urządzenia bezpieczeństwa, takie jak stopień awaryjny, osłony, fotokomórki, które mają na celu zapewnienie bezpiecznej pracy dla operatora i uniknięcie potencjalnych wypadków.

To tylko podstawowy opis budowy prasy krawędziowej CNC. Te zaawansowane maszyny są dostępne w różnych rozmiarach i konfiguracjach, a ich zalety obejmują precyzję, powtarzalność i automatyzację procesu gięcia blachy, co sprawia, że są niezwykle przydatne w przemyśle metalowym.

Zobacz także: Hydrauliczne prasy krawędziowe.

System sterowania CNC w prasach krawędziowych do czego służy?

System sterowania CNC w prasach krawędziowych pełni bardzo ważną rolę i ma kluczowe znaczenie dla precyzji, powtarzalności i efektywności procesu gięcia blachy. Oto kilka zastosowań i funkcji systemu sterowania CNC w prasach krawędziowych:

• Precyzyjne programowanie – System sterowania CNC umożliwia operatorowi precyzyjne programowanie parametrów gięcia, takich jak kąty gięcia, długość gięcia, siła nacisku, prędkość popychacza itp. Pozwala to na dokładne kontrolowanie procesu obróbki i osiąganie pożądanych kształtów.
• Powtarzalność operacji – Dzięki CNC operator może zaprogramować dane ustawienia i łatwo je powtórzyć przy kolejnych obróbkach, co pozwala na osiągnięcie jednolitych i powtarzalnych wyników nawet przy produkcji w dużych seriach.
• Optymalizacja czasu pracy – System CNC pozwala na zoptymalizowanie sekwencji gięcia, minimalizując ilość niepotrzebnych ruchów i redukując czas cyklu obróbki. To z kolei prowadzi do zwiększenia wydajności i efektywności pracy prasy krawędziowej.
• Diagnostyka i monitorowanie – System CNC może być wyposażony w funkcje diagnostyczne, które pozwalają na monitorowanie parametrów pracy maszyny oraz wykrywanie ewentualnych błędów czy usterek. To ułatwia utrzymanie maszyny w dobrym stanie technicznym.
• Automatyzacja – System CNC umożliwia automatyzację procesu gięcia, dzięki czemu operacje mogą być wykonywane bezpośrednio zgodnie z wcześniej zaprogramowanymi parametrami. To zmniejsza konieczność interwencji operatora i pozwala na pracę na dłuższe godziny bez przerwy.
• Obsługa wielu osi – Prasy krawędziowe CNC często posiadają zdolność pracy na wielu osiach, co pozwala na wykonywanie bardziej skomplikowanych gięć i operacji, takich jak gięcie w różnych płaszczyznach czy formowanie trójwymiarowych kształtów.

Dzięki zaawansowanemu systemowi sterowania CNC prasy krawędziowe stają się wszechstronnymi i zaawansowanymi narzędziami do precyzyjnej obróbki blachy, pozwalając na skomplikowane gięcia, formowanie i wycinanie, jednocześnie zapewniając powtarzalność i wysoką jakość wyrobów.

Ile kosztuje prasa krawędziowa CNC?

Koszt prasy krawędziowej CNC może znacznie się różnić w zależności od wielu czynników, takich jak jej rozmiar, funkcje, moc, producent, jakość wykonania i dodatkowe wyposażenie. Prasy krawędziowe CNC są dostępne w różnych konfiguracjach, począwszy od mniejszych, bardziej podstawowych modeli po zaawansowane i większe maszyny przemysłowe.

Ceny pras krawędziowych CNC mogą się zaczynać od kilku dziesięciu tysięcy złotych dla mniejszych maszyn o niższej mocy i wydajności. Jednak zaawansowane modele o większych możliwościach i wyposażeniu dodatkowym mogą kosztować nawet kilka milionów złotych.

Warto zaznaczyć, że prasa krawędziowa CNC jest inwestycją, która może przynieść zwrot kosztów w dłuższej perspektywie poprzez zwiększenie wydajności produkcji, precyzję obróbki i możliwość produkcji bardziej skomplikowanych wyrobów metalowych. W przypadku ograniczonego budżetu można wziąć pod uwagę używane prasy krawędziowe.

Ostateczny koszt prasy krawędziowej CNC zależy od indywidualnych potrzeb i wymagań kupującego oraz od specyfikacji maszyny, dlatego warto skonsultować się z producentem lub dystrybutorem, aby otrzymać dokładną wycenę w zależności od konkretnego modelu i opcji wyposażenia.

Najbardziej znane marki pras krawędziowych CNC

Najbardziej znane marki pras krawędziowych CNC to:

Prasy krawędziowe Amada

Amada to jedna z najbardziej renomowanych i rozpoznawalnych marek na rynku pras krawędziowych CNC. Oferuje szeroki wybór maszyn o różnych rozmiarach i wydajności.

Prasy krawędziowe Bystronic

Bystronic to inna popularna marka specjalizująca się w zaawansowanych prasach krawędziowych CNC oraz wycinarkach laserowych i innych urządzeniach do obróbki blachy.

Prasy krawędziowe Trumpf

Trumpf to niemiecki producent, który również oferuje zaawansowane prasy krawędziowe CNC, wycinarki laserowe i inne maszyny do obróbki metalu.

Prasy krawędziowe LVD

LVD to znana marka oferująca prasy krawędziowe CNC o różnych konfiguracjach i zdolnościach produkcyjnych.

Prasy krawędziowe Durma

Durma to turecka firma, która specjalizuje się w produkcji pras krawędziowych CNC, wycinarek i innych urządzeń do obróbki blachy.

Prasy krawędziowe Salvagnini

Salvagnini to włoski producent oferujący innowacyjne i zaawansowane prasy krawędziowe CNC oraz rozwiązania do obróbki blachy.

Prasy krawędziowe Haco

Haco to belgijska firma, która produkuje prasy krawędziowe CNC o różnych rozmiarach i możliwościach, odpowiednie zarówno dla małych warsztatów, jak i dużych zakładów produkcyjnych.

Warto zauważyć, że rynek pras krawędziowych CNC jest bogaty i pełen innych cenionych producentów. Wybór odpowiedniej marki zależy od indywidualnych potrzeb, budżetu oraz oczekiwań co do jakości i wydajności maszyny. Przed podjęciem decyzji warto przeprowadzić dokładne badania rynku i skonsultować się z ekspertami, aby wybrać najodpowiedniejszą prasę krawędziową CNC dla konkretnych potrzeb produkcyjnych.

Zastosowanie prasy krawędziowej CNC

Prasa krawędziowa CNC znajduje szerokie zastosowanie w przemyśle metalowym, umożliwiając precyzyjne i efektywne gięcie, formowanie i wycinanie blachy. Oto kilka głównych zastosowań prasy krawędziowej CNC:

• Produkcja elementów metalowych – Prasa krawędziowa CNC jest powszechnie używana do produkcji różnego rodzaju elementów metalowych, takich jak obudowy, skrzynie, panele, profile i inne podzespoły. Precyzyjne gięcie pozwala na tworzenie elementów o określonym kształcie i wymiarach.
• Wyroby dekoracyjne – Prasa krawędziowa CNC jest wykorzystywana do tworzenia elementów dekoracyjnych, np. listew, płaskowników, ornamentów i wzorów, które nadają wyrobom metalowym estetyczny wygląd.
• Przemysł motoryzacyjny – Prasa krawędziowa CNC jest używana do produkcji różnorodnych elementów karoserii, drzwi, nadwozi, zderzaków itp. dla przemysłu motoryzacyjnego. Precyzyjne gięcie zapewnia odpowiednie dopasowanie i wytrzymałość tych elementów.
• Meble metalowe – W przemyśle meblowym prasa krawędziowa CNC wykorzystywana jest do produkcji mebli metalowych, takich jak szafy, biurka, stoły, krzesła itp. Pozwala to na precyzyjne wyginanie i formowanie blachy do uzyskania pożądanych kształtów.
• Produkcja konstrukcji stalowych – Prasy krawędziowe CNC są używane w produkcji różnorodnych konstrukcji stalowych, na przykład w budownictwie i przemyśle metalowym. Pozwalają na gięcie i formowanie elementów potrzebnych do zbudowania różnych konstrukcji.
• Przemysł elektryczny i elektroniczny – Wiele elementów elektrycznych i elektronicznych wymaga precyzyjnego gięcia i formowania blachy. Prasa krawędziowa CNC jest wykorzystywana do produkcji obudów, paneli i innych komponentów elektronicznych.

Zastosowanie prasy krawędziowej CNC jest wszechstronne, a możliwość precyzyjnego programowania parametrów gięcia pozwala na tworzenie różnorodnych wyrobów metalowych w sposób efektywny i powtarzalny. Dlatego jest to niezwykle przydatne narzędzie w wielu gałęziach przemysłu.
